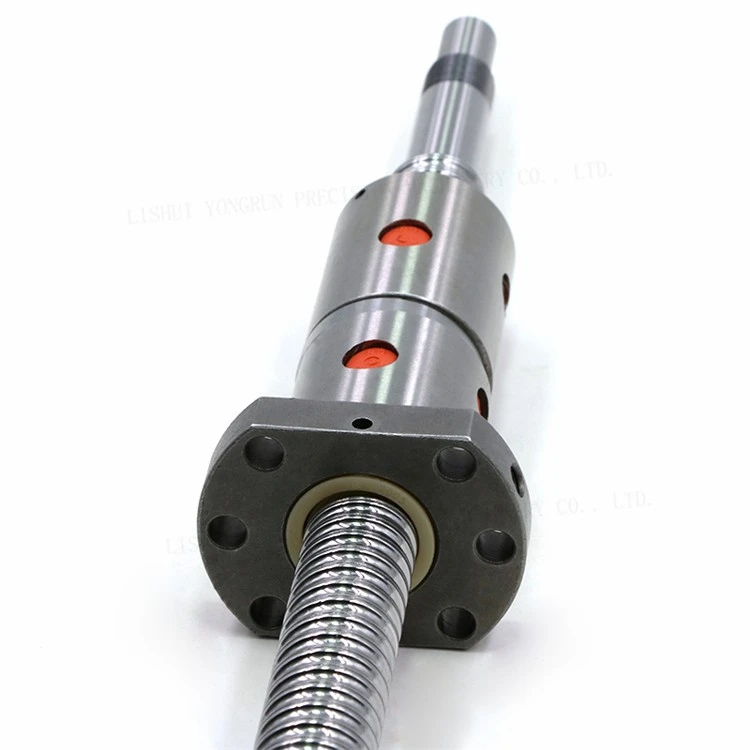

Kulový šroub DFU3204

Kulový šroub DFU3204

Popisy produktů

Sestava kuličkového šroubu DFU3204 je extrémně -součást lineárního pohybu navržená tak, aby poskytovala dokonalou kombinaci strukturální tuhosti a kontroly s vysokým-rozlišením.

Tato sestava s masivní 32mm hřídelí poskytuje platformu bez vibrací-, která je schopna odolat velkému zatížení bez deformace. Je spárován s jemným 4mm vývodem pro dosažení ultra-vysokého rozlišení (0,02 mm) a předinstalovaným systémem Double Nut, který zajišťuje absolutní nulovou-vůli. DFU3204 je prvotřídní volbou pro nejnáročnější průmyslové aplikace, včetně vysoce-přesných povrchových brusek, těžkých saní v ose Z{10}} a přesných souřadnicových vyvrtávaček, kde je prvořadá neochvějná stabilita a jemné ovládání.

Model: DFU3204

DF (dvoupřírubové):Označuje konfiguraci s dvojitou kuličkovou maticí vybavenou integrovanou montážní přírubou. Tato konstrukce umožňuje vnitřní předpětí pro eliminaci vůle.
U (standard DIN):Označuje shodu s montážní normou DIN 69051 B. Obsahuje kompaktní, oříznutý profil příruby pro kompatibilitu se standardními evropskými podpěrami.
32 (průměr):Jmenovitý průměr hřídele je 32 mm. Tento robustní profil poskytuje výjimečnou pevnost sloupu a prakticky eliminuje vychýlení i v náročných-aplikacích s vertikální ose Z-.
04 (vedoucí):Průměr šroubu je 4 mm. Matice se lineárně posouvá o 4 mm na každou jednotlivou otáčku, což poskytuje vysoké mechanické rozlišení a násobení točivého momentu.

Klíčové výhody

Špičkové mechanické rozlišení:
Při použití standardního krokového motoru poskytuje 4mm vedení rozlišení 0,02 mm na krok-, což je 20% zlepšení oproti standardním šroubům s roztečí 5 mm. V aplikacích s přesným broušením to umožňuje mimořádně-jemné-rychlosti posuvu, minimalizuje „krokové zvlnění“ a vytváří vynikající povrchové úpravy.

Maximální dynamická tuhost:
Robustní 32mm hřídel poskytuje potřebnou hmotnost a konstrukční setrvačnost pro účinné tlumení vibrací, které jsou primárním protivníkem přesnosti. V kombinaci s předpětím Double Nut, které eliminuje vůli, to vytváří tuhé mechanické spojení mezi motorem a zátěží a zajišťuje věrnost pohybu.

Zvýšená bezpečnost (zpět-jízdní odpor):
Kombinace jemného 4mm olova na velkém průměru 32mm má za následek extrémně mělký úhel šroubovice. Tato geometrie vytváří značný vnitřní odpor proti zpětnému-jezdu. Zatímco motorová brzda je vždy doporučována, DFU3204 je přirozeně odolný proti „volnému-pádu“ vlivem gravitace, což přidává kritickou vrstvu bezpečnosti pro těžké vertikální zdvihací aplikace.
