Lineární vedení a lineární ložiska hrají důležitou roli v mechanických systémech, ale nejsou úplně stejné. Hlavní rozdíly jsou následující:
Definice a složení
Lineární vedení: Lineární vedení jsou součásti používané k podpoře a vedení lineárního pohybu jezdců nebo obrobků. Obvykle se skládá z vodicích lišt, jezdců a kuliček. Vodicí lišta je pevná část, obvykle vyrobená z vysoce přesné oceli a povrch je broušený a leštěný; jezdec je pohyblivá část, která se dotýká vodicí kolejnice skrz kouli, aby se dosáhlo lineárního pohybu.

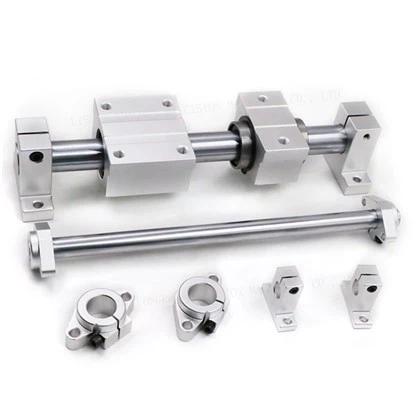

Lineární ložiska: Lineární ložiska jsou části používané k podpoře a vedení lineárního pohybu hřídelů. Obvykle se skládá z vnějšího pouzdra (vnější kroužek), vnitřního pouzdra (vnitřního kroužku) a valivých prvků (jako jsou kuličky nebo válečky). Lineární ložiska jsou instalována na hřídeli a odvalují se mezi hřídelí a sedlem přes valivá tělesa pro dosažení lineárního pohybu.
Funkce a aplikace
Lineární vedení: Lineární vedení se obvykle používají v aplikacích, které vyžadují vysokou přesnost a vysokou tuhost, jako jsou CNC obráběcí stroje, roboty, automatizační zařízení atd. Mohou poskytovat plynulý a přesný lineární pohyb pro splnění různých složitých aplikačních požadavků.
Lineární ložiska: Lineární ložiska jsou široce používána v posuvných částech průmyslových strojů, jako jsou přesné obráběcí stroje, textilní stroje, stroje na balení potravin a tiskařské stroje. Protože ložisková kulička je v bodovém kontaktu s vnějším pouzdrem ložiska, ocelová kulička se odvaluje s minimálním třecím odporem, takže lineární ložiska mají vlastnosti nízkého tření, vysoké přesnosti a rychlého pohybu.
Strukturální charakteristiky
Lineární vedení: Struktura lineárních vedení je lineárnější. Vodítkem je rovná trať. Jezdec je nasazen na vodítku a může se pohybovat ve směru vodítka. Díky této struktuře jsou lineární vedení vhodnější pro aplikace s vysokou přesností a vysokou tuhostí.
Lineární ložiska: Vzhled lineárních ložisek je obvykle spíše prstencový a valivé těleso se odvaluje mezi hřídelí a sedlem, aby se dosáhlo lineárního pohybu. Tato konstrukce může snížit tření a zlepšit účinnost a je vhodná pro některé aplikace, které vyžadují vysokou rychlost a vysoké zatížení.
Srovnání výkonu
Lineární vedení mají vlastnosti vysoké přesnosti, vysoké rychlosti, vysokého zrychlení a nízkého tření a mohou poskytovat hladký a přesný lineární pohyb.
Lineární ložiska jsou známá svým nízkým třením, vysokou přesností a rychlým pohybem, ale mohou být relativně slabá z hlediska únosnosti a rázové únosnosti.
