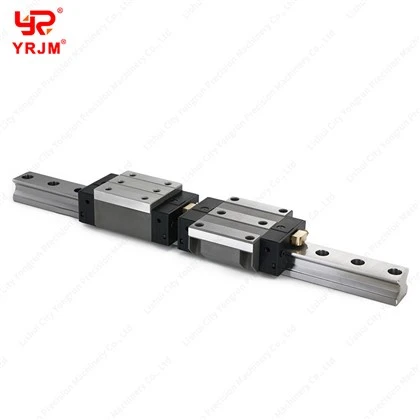

Řada RG je vysoce{0}}výkonný, vysoce{1}}přesný lineární vodicí systém navržený pro průmyslové aplikace, kde musí být minimalizována strukturální deformace. Na rozdíl od standardních kuličkových- vedení typu, řada RG využívá jako valivé prvky přesné válcové válečky.

Přechodem z bodového kontaktu kuličkových ložisek na liniový kontakt válečků dosahuje řada RG vysoké tuhosti a značné nosnosti při relativně kompaktním půdorysu. Konstrukční návrh bloku i kolejnice byl vylepšen pomocí analýzy metody konečných prvků (FEM), aby podporoval hladký lineární pohyb, minimalizoval koncentraci napětí a prodlužoval provozní životnost. Řada RG je k dispozici ve jmenovitých velikostech od RG15 do RG65 s možnostmi konfigurace včetně vozíků čtvercového -typu (RGH) a přírubového -typu (RGW).






Domů 12 Poslední stránka 1/2


Konfigurace bloků řady RG a průvodce výběrem

Řada RG je k dispozici ve dvou konfiguracích primárních bloků, aby vyhovovala různým montážním a konstrukčním požadavkům:

RGH (čtvercový typ):

Úzký čtvercový blok s vysokým-profilem určený pro montáž shora-dolů. Tato konfigurace je ideální pro lineární osy s omezeným bočním prostorem, například uvnitř sloupů stroje nebo kompaktních rámů obráběcích strojů.

RGW (typ příruby):

Široký-blok s bočními montážními přírubami. Široký konstrukční rozměr poskytuje vynikající odolnost vůči torznímu a momentovému zatížení a zároveň podporuje flexibilní montážní konfigurace shora-dolů nebo zdola{3}}nahoru.



Dostupné velikosti a třídy zatížení:
Rozměry kolejnic:K dispozici ve standardních jmenovitých šířkách kolejnic od 25 mm do 65 mm.
Třídy zatížení:Dodává se v blocích „CA/CC“ standardní{0}}délky pro distribuované užitečné zatížení a v podlouhlých blocích „HA/HC“ s extra-těžkou-zátěží navržených speciálně pro aplikace s vysokým-točivým momentem, s jedním-vozíkem nebo konzolové aplikace.





Základní inženýrské principy řady RG Roller

Výjimečná tuhost a výkon při vysokém{0}}zátěži řady RG se řídí třemi primárními mechanickými principy:

productcate-800-400
01.

Výhoda válečku: liniový kontakt vs. bodový kontakt

Tradiční lineární vedení využívají sférická kuličková ložiska, která soustřeďují zatížení na jediný mikroskopický bod. Při extrémních silách tento bodový kontakt prochází pružnou deformací, což vyvolává strukturální poddajnost (často popisovanou jako "houbovitost") v ose.
Řešení RG: Řada RG nahrazuje kuličky válcovými válečky, které se spojují s kolejnicí podél plné čáry. Rozložením zatížení na výrazně větší plochu válcové válečky drasticky snižují elastickou deformaci. To přináší až o 300 % vyšší strukturální tuhost než ekvivalenty kuličkového -typu, což zajišťuje nekompromisní polohovou stabilitu během nejtěžších obráběcích operací.

02.

Symetrická 4-cestná zátěžová geometrie

Řada RG je navržena speciálně pro vysoce-přesná a vysoce{1}}zatížená prostředí, kde jsou běžné více-směrové síly.
Všesměrová tuhost: Řada RG, navržená se čtyřmi řadami válečků konfigurovaných pod symetrickým kontaktním úhlem 45- stupňů, vykazuje rovnoměrnou nosnost-ve všech primárních osách: radiální (směrem dolů), reverzně-radiální (směrem nahoru) a laterální (do strany).
Snížená koncentrace napětí: Rovnoměrné rozložení napětí podél lineární kontaktní plochy válců zabraňuje lokalizované únavě materiálu (odlupování). To zajišťuje prodlouženou životnost i v nepřetržitém, nepřetržitém-těžkém produkčním prostředí.

productcate-800-400

productcate-800-400
03.

Vynikající odolnost proti momentovému zatížení

Těžké portály a konstrukce strojů často vystavují lineární vedení vysokým torzním silám (sklon, stáčení a naklánění).
Výhoda: Díky robustní konstrukci vozíků RG a vysoké tuhosti válcových válečků nabízí tato řada vynikající odolnost proti momentovému-zátěži. Účinně zabraňuje vychýlení vozíku (kolébání), když je nástrojová hlava odsazena nebo vykonzolována od středu kolejnice.

FAQ

Otázka: Jaký typ společnosti je vaše?

A: Jsme výrobce s vlastní továrnou.

Otázka: Kde sídlí vaše společnost? Povolujete návštěvy továrny?

Odpověď: Naše společnost sídlí v Lishui City, provincie Zhejiang, Čína – celostátně uznávané centrum pro produkty s lineárním pohybem. Vítáme vás při návštěvě a kontrole našich zařízení.

Otázka: Poskytujete vzorky?

Odpověď: Nabízíme vám bezplatné vzorky k ověření kvality produktu.

Otázka: Nabízíte přizpůsobení svých produktů?

Odpověď: Ano, poskytujeme služby přizpůsobení OEM / ODM.

Otázka: Lze přizpůsobit balení produktu?

Odpověď: Ano, nabízíme také služby značení produktů.

Otázka: Mají vaše produkty záruku?

Odpověď: Ano, na naše produkty poskytujeme dvou-letou prodlouženou záruku.

Otázka: Jaké certifikace má vaše společnost?

Odpověď: Jsme držiteli certifikace systému managementu kvality ISO9001 a certifikace CE.

Otázka: Jaké je minimální množství objednávky?

A: Minimální objednané množství je jeden kus.

Otázka: Jaká je dodací lhůta?

Odpověď: Malé dávkové objednávky se expedují do 3–7 dnů. Velké dávkové objednávky obvykle expedujeme do 7–30 dnů.

Otázka: Jaké platební metody přijímáte?

Odpověď: Přijímáme PayPal, bankovní převody, akreditivy a další metody.

Otázka: Jaké možnosti dopravy jsou k dispozici?

Odpověď: Nabízíme různé přepravní kanály včetně námořní přepravy, letecké přepravy, kurýrních služeb a poštovních zásilek.

Otázka: Jak dlouho obvykle trvá obdržení odpovědi?

Odpověď: U dotazů na produkty a ceny garantujeme odpověď do 24 hodin (často mnohem rychleji).

Jako jeden z nejprofesionálnějších výrobců a dodavatelů válečkových lineárních vedení v Číně se vyznačujeme kvalitními produkty a konkurenceschopnou cenou. Ujišťujeme vás, že si zde z naší továrny zakoupíte přizpůsobené válečkové lineární vedení vyrobené v Číně. Kontaktujte nás pro bezplatný vzorek.
