BK30/BF30 Podpora kuličkového šroubu

BK30/BF30 Podpora kuličkového šroubu

Popisy produktů

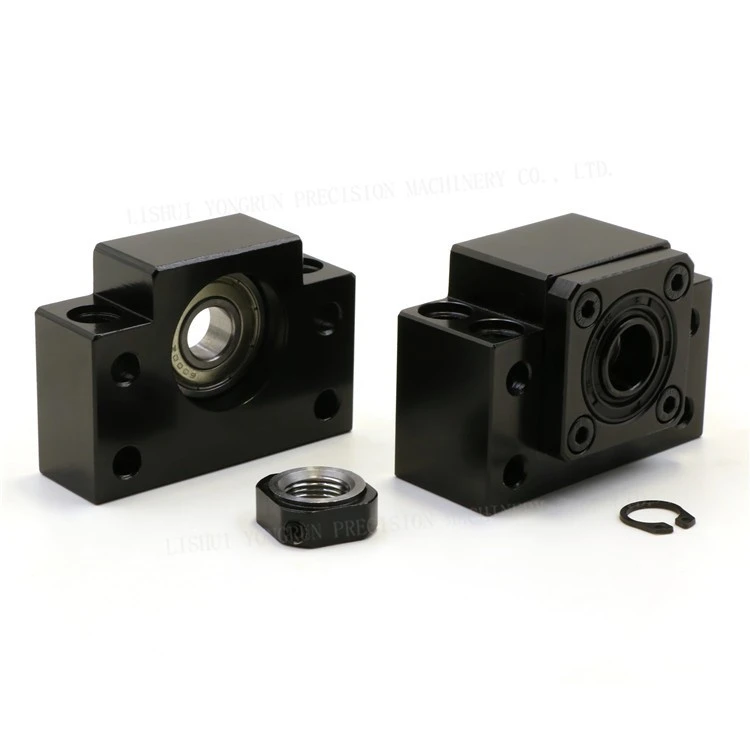

Podpěrná sada BK30/BF30 je průmyslové-montážní řešení navržené speciálně pro kuličkové šrouby o průměru 40 mm (včetně řady SFU4005, SFU4010, SFE4040 a DFU4010). Tato sladěná dvojice je nezbytným základem pro těžké-CNC stroje a poskytuje strukturální tuhost a tepelné řízení požadované pro velkoformátové průmyslové osy.

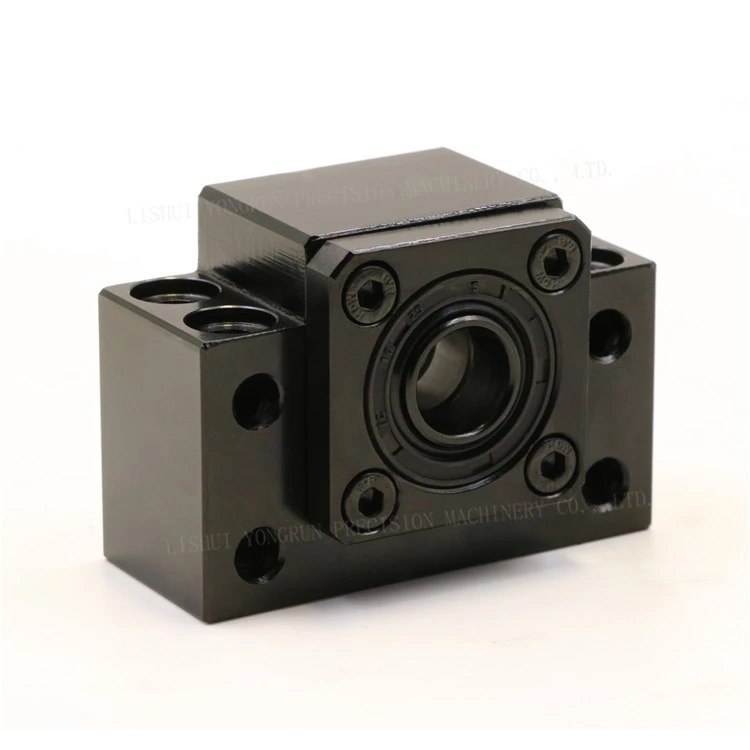

BK30 (Fixed End): Boční kotva-motoru
BK30, která slouží jako primární axiální kotva, obsahuje pár předpjatých kuličkových ložisek s kosoúhlým stykem. Tato jednotka je speciálně navržena tak, aby zvládala masivní obousměrné tahové zatížení generované průmyslovými motory s vysokým-momentem, eliminuje axiální vůli a zajišťuje 100% přenos síly s nulovou vůlí.

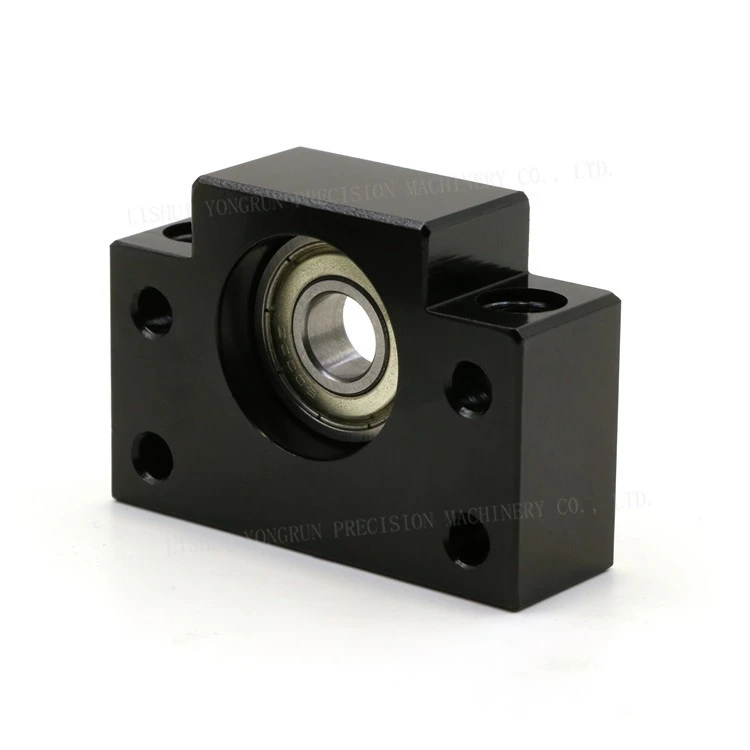

BF30 (plovoucí konec): Podpora tepelného prodloužení
Jednotka BF30 obsahuje vysoce-kvalitní radiální ložisko s hlubokou{2}}drážkou navržené tak, aby axiálně „plavalo“ uvnitř pouzdra. Tato konstrukce je rozhodující pro osy na dlouhé vzdálenosti; umožňuje 40mm hřídeli lineárně se roztahovat v důsledku třecího tepla, aniž by došlo k vybočení, prohnutí nebo katastrofálnímu vázání ložisek.

Průmyslová výstavba:Obě jednotky jsou precizně-obrobeny z vysoce-uhlíkové oceli a ošetřeny profesionálním černěným povrchem pro vynikající odolnost proti opotřebení a korozi v náročných továrních prostředích.

Provozní principy
Sada BK30/BF30 je navržena tak, aby zvládala složitá mechanická namáhání lineárního pohybu s vysokým-točivým momentem prostřednictvím koordinované montážní strategie „Fixed-Supported“.

BK30 (pevná strana – konec motoru):BK30 funguje jako primární mechanická kotva a je namontován nejblíže k motoru. Obsahuje sladěný pár kuličkových ložisek s kosoúhlým stykem v konfiguraci čela-na-čelí (DF). Po zajištění přesnou pojistnou maticí jsou tato ložiska předepnuta, aby se eliminovala vnitřní vůle. To umožňuje jednotce absorbovat 100 % axiálního axiálního zatížení a zároveň zabránit jakémukoli bočnímu „prokluzu“ nebo vůli.
BF30 (podporovaná strana – ocasní konec):BF30 je umístěn na distálním konci šroubu a obsahuje vysoce kvalitní-kuličkové ložisko s hlubokou drážkou{2}}. Na rozdíl od pevné strany je čep hřídele uložen v ložisku, aniž by byl axiálně upnut. To umožňuje hřídeli „plavat“ nebo klouzat do stran, aby se přizpůsobila tepelnému prodloužení (roztažení) způsobenému třecím teplem během vysoko-cyklu.
