Pásová lineární platforma a šroubová lineární platforma jsou dvě běžná lineární převodová zařízení, která se velmi liší v principu řízení, výkonnostních charakteristikách a aplikační scéně. Zde jsou podrobnosti:
Zásady řízení
Lineární platforma s řemenovým pohonem: k dosažení lineárního pohybu se spolehněte hlavně na řemenový převod. Motor pohání řemenici do otáčení a řemenice se otáčí třením. Pás je spojen s jezdcem tak, že se jezdec pohybuje lineárním vratným pohybem po vodicí kolejnici. Jeho přenosový proces je podobný jako u běžného dopravního pásu.

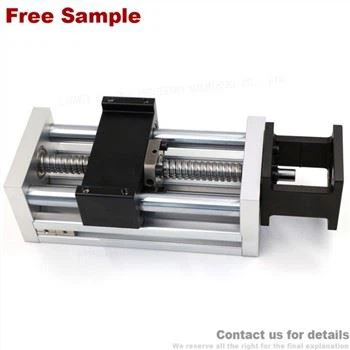

Plošina šroubového pohonu: práce na kombinaci šroubu a matice. Motor pohání šroub k otáčení. Protože je matice připevněna k saně a mezi maticí a šroubem je závitový záběr, rotační pohyb matice se převádí do přímého pohybu matice, která zase pohybuje saněmi na vodicí kolejnici.
Výkonové charakteristiky
Rychlost, směr, zrychlení
Plošina s řemenovým pohonem: Typicky může dosahovat vysokých{0}}rychlostí pohybu a může rychle zrychlovat a zpomalovat. Řemenové pohony mají totiž dobrou flexibilitu, snesou velké změny rychlosti, vhodné pro situace vyžadující rychlost pohybu a rychlou odezvu.
Platforma se šroubovým pohonem: relativně pomalý pohyb a nízké zrychlení. Kvůli tření a mezeře mezi závitem a maticí snadno vznikají vibrace a hluk při běhu vysokou rychlostí, což ovlivňuje hladkost a přesnost pohybu.
Přesnost a opakovatelnost
Pásová lineární platforma: nízká přesnost, špatná opakovatelnost. Pružná deformace a prodloužení pásu vede k hromadění chyb při pohybu, zejména na dlouhé vzdálenosti. Opotřebení řemene navíc ovlivní přesnost převodu.
Platforma se šroubovým pohonem: vysoká přesnost a dobrá opakovatelnost. Matice a matice jsou jemně opracovány a sestaveny, aby byl zajištěn přesný a stabilní pohyb. Platforma se šroubovým pohonem je vhodnější volbou pro aplikace, jako jsou přesná měřicí zařízení CNC obráběcích strojů, která vyžadují vysoce-přesné obrábění a polohování.
Kapacita zatížení
Pásová lineární platforma: Relativně slabá únosnost. Pevnost a nosnost pásu jsou omezené. Při velkém zatížení se pás snadno natáhne, deformuje a dokonce i přetrhne, což ovlivňuje výkon převodového systému a životnost plošiny.
Plošina se šroubovým pohonem: Schopná odolat větším zatížením. Vodící šrouby jsou obvykle vyrobeny z vysoce pevných materiálů s velkými průměry a stoupáním a mají dostatečnou únosnost. Platforma s vodicím šroubem je stabilní a spolehlivá při zvedání a manipulaci velkých strojů.
Provozní hladkost
Plošina pásu a lana: Během provozu se mohou vyskytnout určité vibrace a hluk, zejména při vysoké rychlosti nebo při velkých změnách zatížení. Pružná deformace řemene a tření při přenosu totiž mohou vést k nestabilnímu pohybu.
Plošiny s vodicím šroubem: relativně hladký chod, menší hluk. Závit mezi šroubem a maticí zajišťuje stabilní přenos a snižuje vibrace a nárazy. Kromě toho některé platformy pro šroubový pohon kohoutků také přijaly zařízení s předpětím, což dále zlepšilo hladkost a přesnost přenosu.
Použitelné scénáře
Pásová lineární platforma: vhodná pro vysokorychlostní, nízké zatížení a nízkou přesnost. Například v automatické výrobní lince a systému podávání balicích zařízení může pásová lineární platforma rychle a efektivně dokončit úlohu přepravy materiálu.
Plošiny s vodicím šroubem: vhodnější pro aplikace s vysokou přesností, vysokým zatížením a relativně nízkou rychlostí. V aplikačních systémech podávání CNC obráběcích strojů, polohovacím zařízení přesných měřicích přístrojů, kloubovém pohonu robota atd. poskytuje platforma předního šroubového pohonu přesné řízení polohy a stabilní pohyb, splňující požadavky na vysoce přesné obrábění a měření-.
Údržba a náklady
Pásová a lanková platforma: relativně jednoduchá na údržbu a méně nákladná. Výměna řemene je jednoduchá a relativně levná. Při každodenním používání by se mělo pravidelně kontrolovat pouze napnutí a opotřebení řemene a podle potřeby seřídit nebo vyměnit.
Plošiny s vodicím šroubem: vyžadují větší údržbu, relativně vysoká cena. Olověné matice a matice je třeba pravidelně mazat a čistit, aby se snížilo opotřebení a zabránilo se korozi. Kromě toho šroub vyžaduje vysokou přesnost obrábění, což vede k relativně vysokým výrobním nákladům.
