Výběr typu pravého lineárního vedení

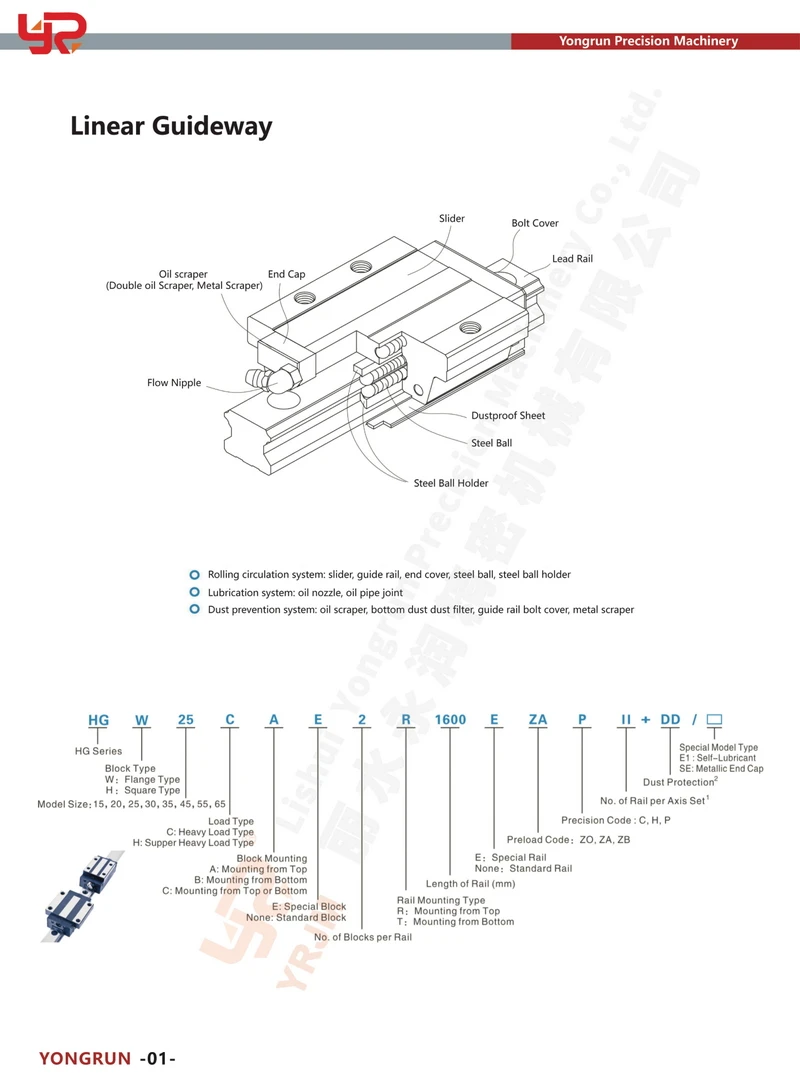

Výběr správné lineární vodicí kolejnice je zásadní pro výkon pohybového systému. Sériová označení (EG, HG, RG, MG atd.) se vztahují k různým konstrukčním návrhům, z nichž každý je optimalizován pro konkrétní požadavky aplikace-především kolem nosnosti, momentové tuhosti a velikosti.
Zde je průvodce výběrem vhodné řady lineárních vodicích lišt:
1: Určete prioritu výkonu
| Kritický faktor | Požadované řešení | Nejlepší typ série vodítek |
| Nejvyšší zatížení a maximální tuhost | Linkový kontakt (cylindrické válečky) | Válečkové vedení (např. RG) |
| Vysoké/standardní zatížení a přesnost | Kontakt s míčem (standardní výška) | Těžké kulové vedení (např. HG) |
| Nízký profil a momentová odolnost | Kontakt s míčem (široký/nízký profil) | Nízkoprofilové kuličkové vedení (např. EG) |
| Miniaturizace a těsný prostor | Kontakt s míčem (malé měřítko) | Miniaturní průvodce (např. MGN/MGW) |

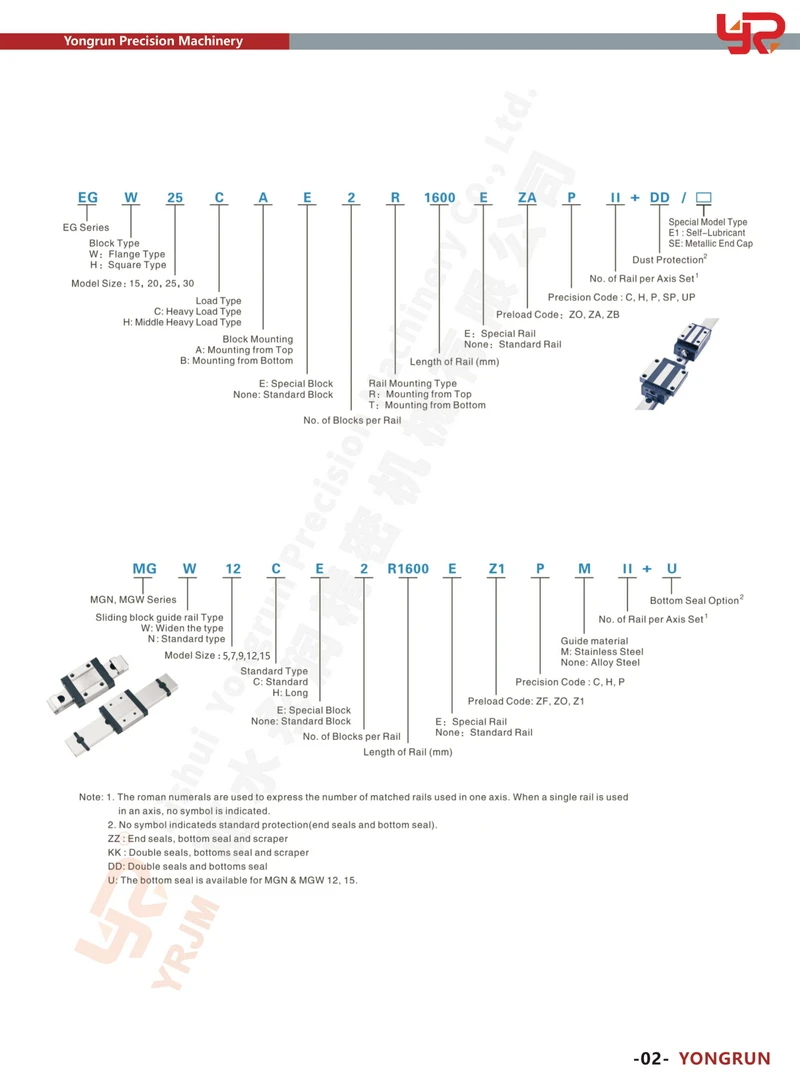

2: Podrobné srovnání sérií a výhody
| Typ vodící řady | Zaměření designu | Klíčové výhody | Ideální aplikace |
| Řada RG (Válečková vedení) | Maximální tuhost (linkový kontakt) | Používá válcové válečky pro Line Contact, které poskytují nejvyšší tuhost a nosnost. Nejlepší odolnost proti velkému momentovému zatížení. | Špičkové-obráběcí stroje CNC, těžké broušení, obráběcí centra, lisy s vysokou{1}}silou. |
| Řada HG (vysoké zatížení) | Univerzální standard (kontakt s míčem) | Všestranný průmyslový standard. Vynikající nosnost-ve všech čtyřech směrech. Dobrá přesnost a vysoká životnost. | Obecné CNC, standardní automatizace, obecný výběr-a{1}}místa, automatizovaná montáž. |
| Řada EG (nízký profil) | Snížení výšky (nízké těžiště) | Menší výška bloku než u řady HG. Širší blok a nižší těžiště zvyšují tuhost klopného momentu (přes kolejnici). | Výroba polovodičů, aplikace s omezením vertikální výšky, kontrolní zařízení. |
| Řada MG (miniaturní) | Extrémně kompaktní a lehký | Vestavěné ve velmi malých velikostech (např. šířka 5 mm až 15 mm). MGW (Wide) nabízí lepší stabilitu než MGN (Narrow). | 3D tiskárny, lékařské přístroje, optické skenery, mikro-montážní robotika, polohování malých přístrojů. |
